Wichtig: Wird diese Anleitung nicht eingehalten, entfällt die Gewährleistung.

Vor dem Einbau

Gilt für alle Befestigungsarten.

Waagerecht verlegenDie Fensterbank muss eben und fluchtend liegen. Ein Gefälle zum Fensterrahmen hin ist nicht zulässig.
Längendehnung einplanenDie Bank kann durch Feuchtigkeit 1–3 mm je laufendem Meter länger werden. Das muss die Befestigung mitmachen: Langlöcher, größere Bohrungen in den Konsolen, ausreichende Dehnfugen.
Trennfugen nicht überbrückenGebäude-Trennfugen dürfen nicht von der Fensterbank überbrückt werden.
Montage in einer NutSitzt die Bank in einer Nut im Fensterrahmen, muss die Rückseite ggf. gefalzt werden, um Dickentoleranzen auszugleichen.
Schnittkanten versiegeln – nur im DauerfeuchtraumIm normalen Einbaubereich ist keine Kantenversiegelung nötig. Nur in Schwimmbädern oder dauerhaft wassergefährdeten Bereichen alle Schnittkanten mit WERZALIT-Kantenversiegelung porenfrei abdichten. ABS-Kanten zählen nicht als Versiegelung.

Wie wird die Bank befestigt?

Art antippen — darunter erscheinen nur die passenden Schritte.

Konsolen

bis 6000 mm

Die tragfähigste Variante und die einzige, die auch begehbare Fensterbänke erlaubt.

1

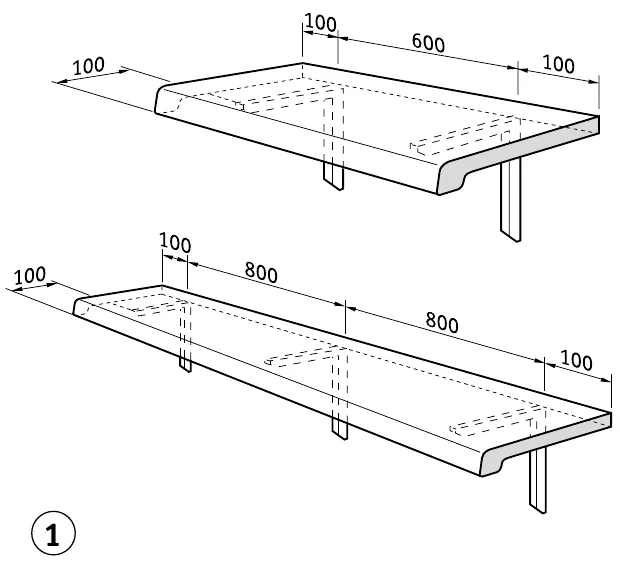

Konsolenabstände festlegen

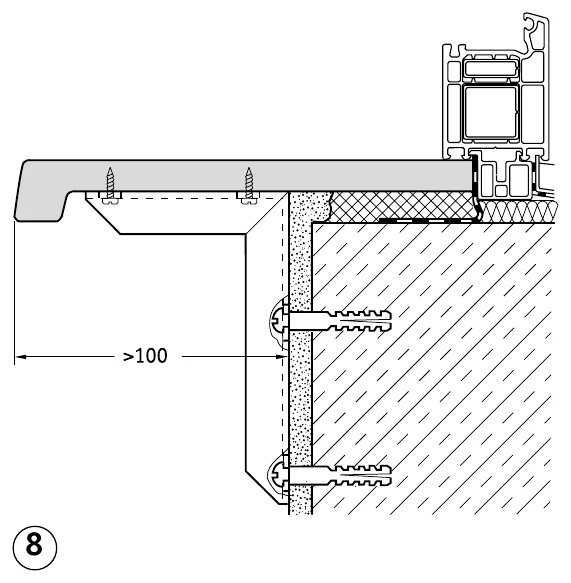

Bei nur 2 Konsolen höchstens 600 mm Abstand, ab 3 Konsolen höchstens 800 mm. Soll die Bank begehbar sein, höchstens 500 mm. Der freie Überstand darf 100 mm nicht überschreiten. Jede Konsole trägt rund 75 kg.
2

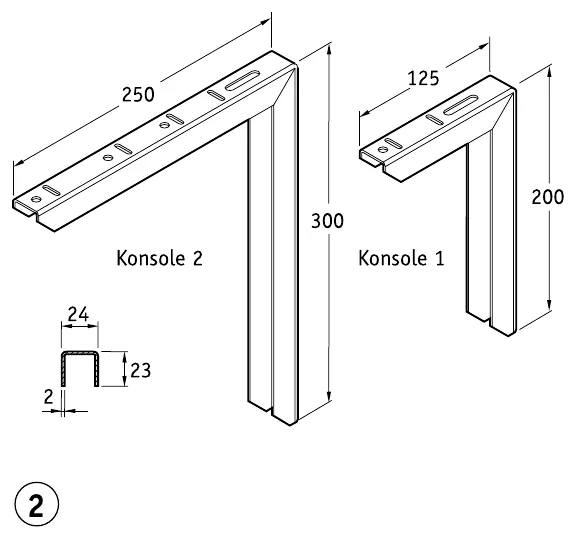

Konsolen anschrauben
Bei den WERZALIT-Konsolen kann der kurze oder der lange Schenkel als Auflagearm dienen. Bei hoher Belastung, etwa bei begehbaren Bänken, gehört immer der lange Schenkel an die Wand. Dübel und Schrauben nach Untergrund und Last auswählen.
3

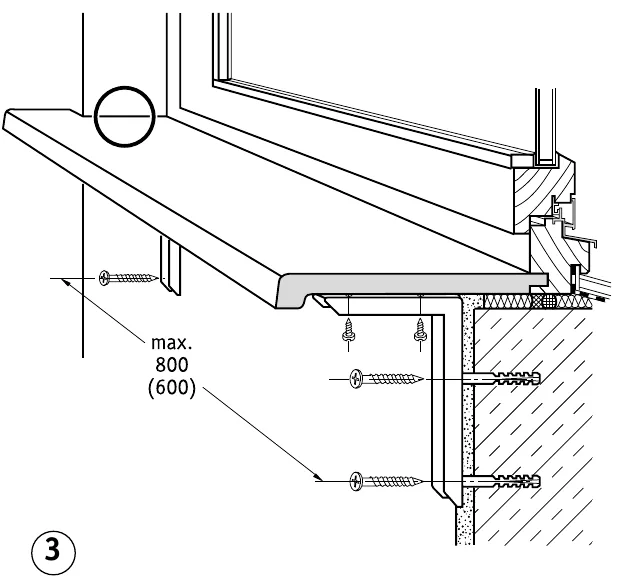

Fensterbank verschrauben
Zylinderblechschrauben 3,9 × 16 oder Halbrundkopfschrauben 4,5 × 16 verwenden, Vorbohren mit Ø 3,2 mm wird empfohlen.
Langlöcher oder größere Bohrungen in den Konsolen vorsehen — sonst kann sich die Bank bei Längendehnung nicht bewegen und wölbt sich auf.
4

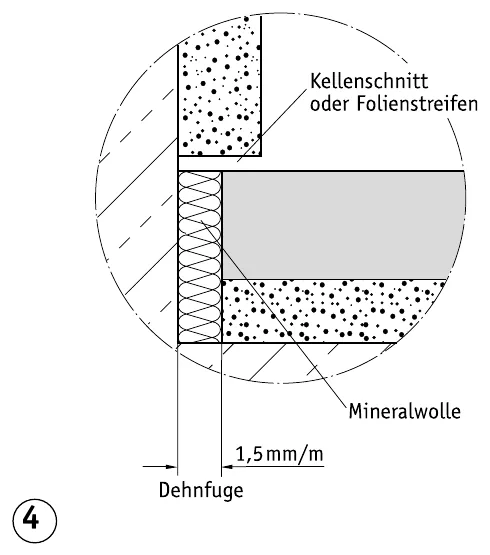

Seitliche Dehnfuge herstellen
Je Seite 1,5 mm pro Meter Banklänge Dehnfuge zur Laibung freilassen. Vor dem Verputzen mit einem Streifen Mineralwolle füllen, damit kein Putzmörtel hineinläuft. Zwischen Bank und Putzkante einen Folienstreifen einlegen oder einen Kellenschnitt ziehen.

Anschluss zum Fenster und zur Wand

Nach EnEV muss die innere Anschlussfuge dauerhaft luftundurchlässig sein, die äußere dampfdiffusionsoffen und schlagregendicht — innen dichter als außen.

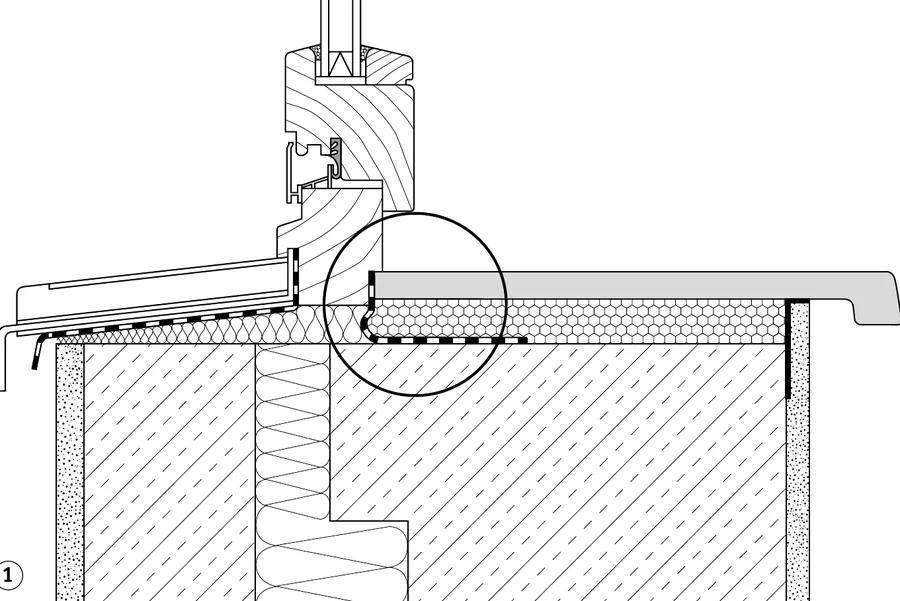

**Prinzipdarstellung Fensteranschluss**Innen dichter als außen: die innere Anschlussfuge muss luftundurchlässig sein, die äußere dampfdiffusionsoffen und schlagregendicht.

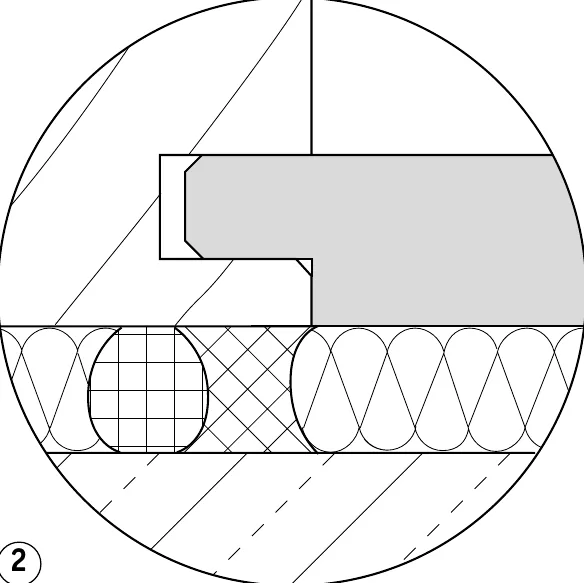

**Anschluss in Nut im Fensterrahmen**Zur Wand raumseitig luftundurchlässig abdichten, mit Hinterfüllmaterial und dauerelastischem Dichtstoff.

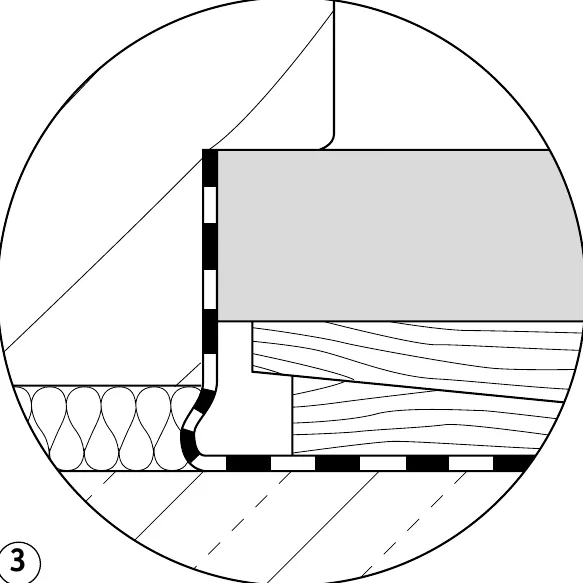

**Stumpf im Falz, unterseitig verkeilt**Zur Wand raumseitig luftundurchlässig abdichten, mit Dichtungsfolie.

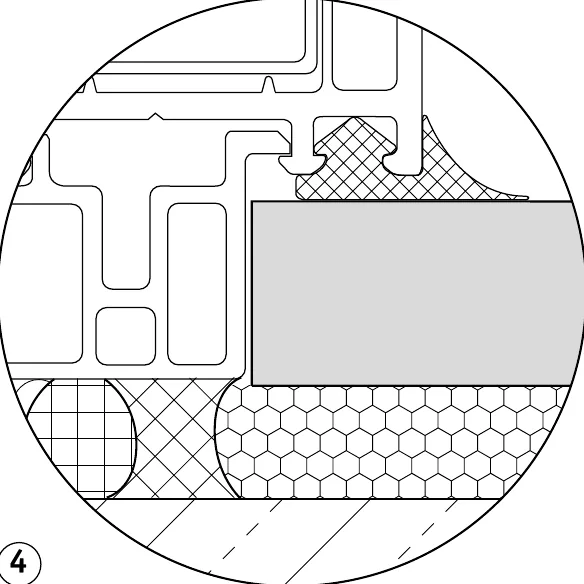

**Stumpf im Falz mit Dichtprofil**Zur Wand raumseitig luftundurchlässig abdichten, mit Hinterfüllmaterial und dauerelastischem Dichtstoff.

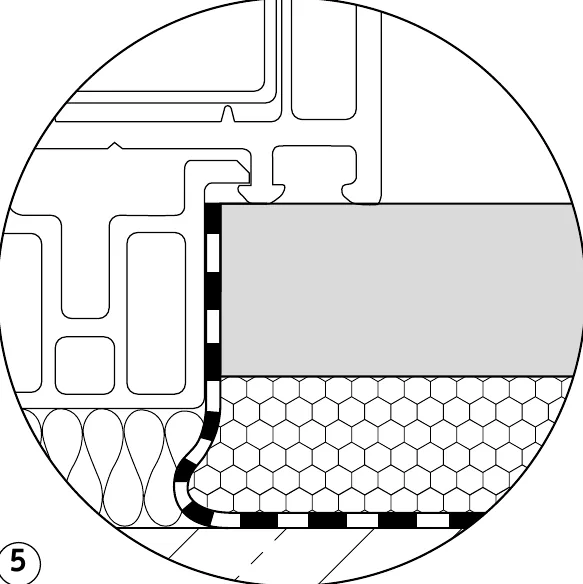

**Stumpf im Falz**Zur Wand raumseitig luftundurchlässig abdichten, mit Dichtungsfolie.

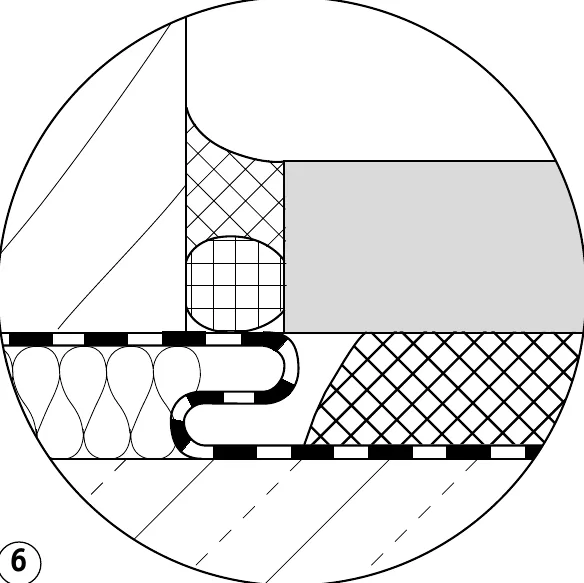

**Stumpf mit Dichtstofffuge**Zur Wand raumseitig luftundurchlässig abdichten, mit Dichtungsfolie.

Stoßverbindungen und Gehrungsecken

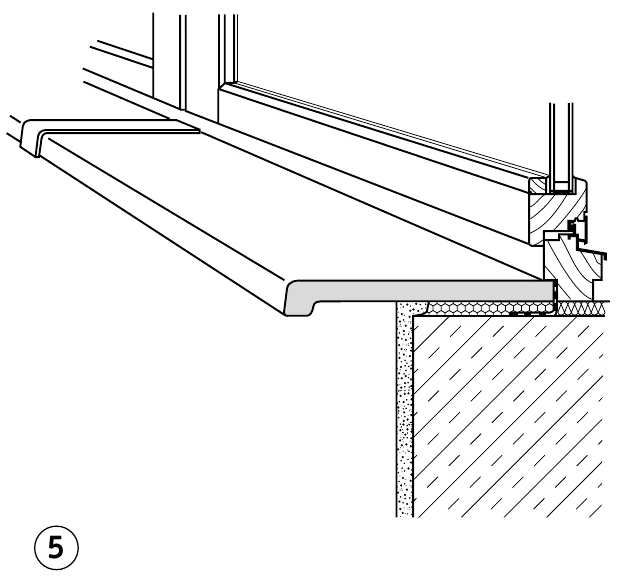

**Überdeckte Stoßverbindung**Nur für compact, exclusiv und Systemfensterbänke. Längsstöße brauchen eine Dehnfuge von 1,5 mm je Meter, bezogen auf die Gesamtlänge beider Bänke.

**Verbindungsprofil und Konsolen am Stoß**Das FB-Verbindungsprofil mit Spanplattenschrauben 3 × 20 an eine Schnittkante schrauben. Bei Konsolenmontage an der Stoßstelle 2 Konsolen setzen, Überstand je höchstens 40 mm.

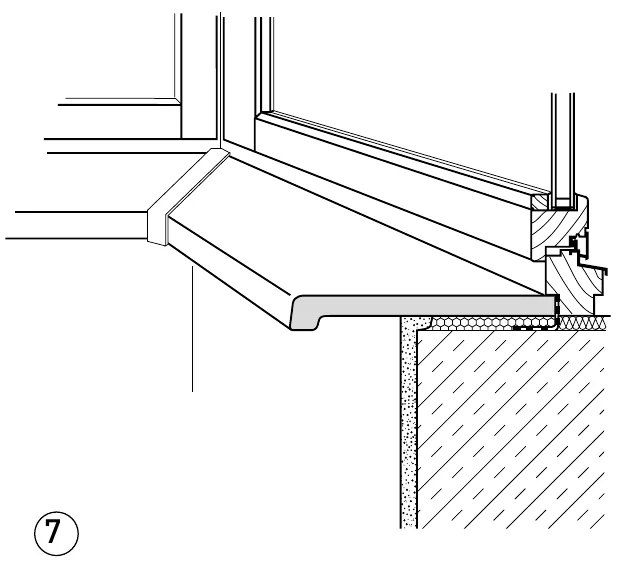

**Überdeckte Gehrungsecke**Gehrungsecken lassen sich genauso mit FB-Verbindungsprofilen ausführen.

**Verleimte Gehrungsecke**Alternative mit eingefrästen Lamello-Verbindern. Den Lamello-Fräser wegen der Dickentoleranzen immer auf der Dekorseite anlegen. Ab 2000 mm Ecklänge sollte eine überdeckte Stoßverbindung folgen.

Lüftungsgitter und Installationskanal

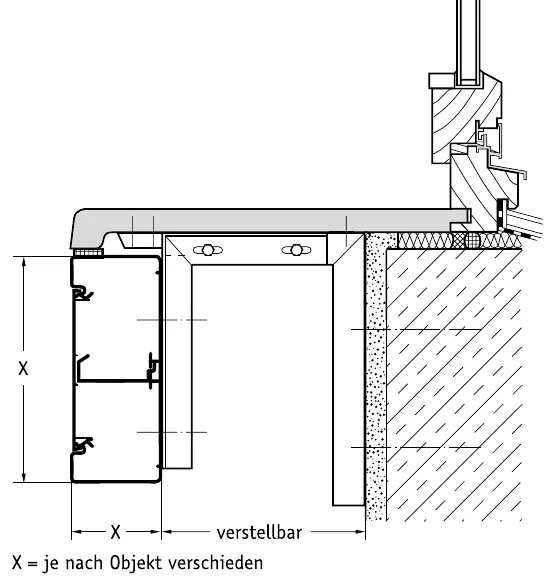

**Installationskanal auf verstellbaren Konsolen**Handelsüblicher Installationskanal. Verstellbare Konsolen sind auf Anfrage bei WERZALIT lieferbar.

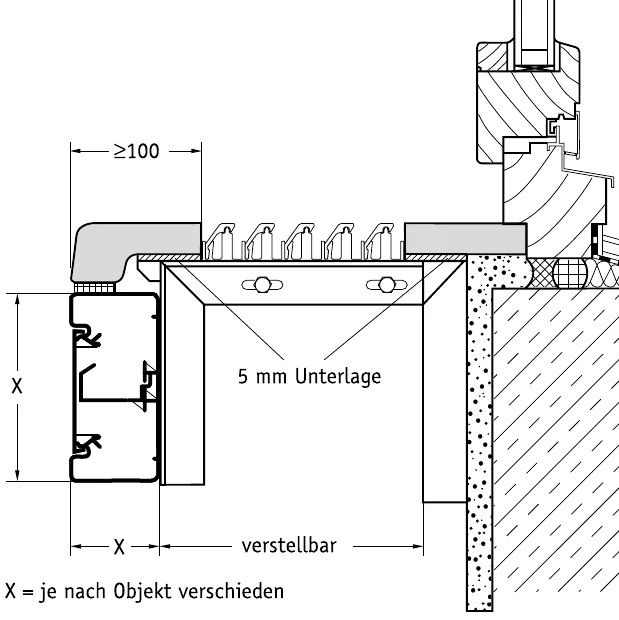

**Installationskanal mit durchlaufendem Gitter**Bei durchlaufenden Gittern soll die vordere Fensterbank mindestens 100 mm breit sein.

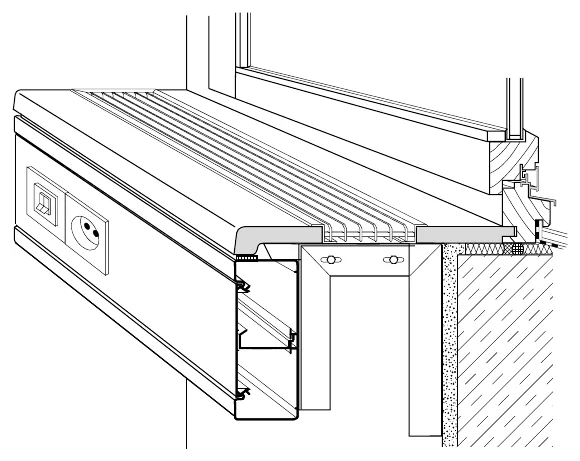

**Ansicht mit durchlaufendem Gitter**Gitter z. B. von Obo Bettermann oder Emco. Bei Gittern von Ackermann muss die Bank im Bereich der Konsolen jeweils 5 mm unterlegt werden.

**WERZALIT-Alu-Lüftungsgitter**Gitter 800 × 80 mm, Ausschnittgröße 780 × 66,5 mm, mit Silikon einkleben. Ausschnitte am besten mit der Handoberfräse herstellen.

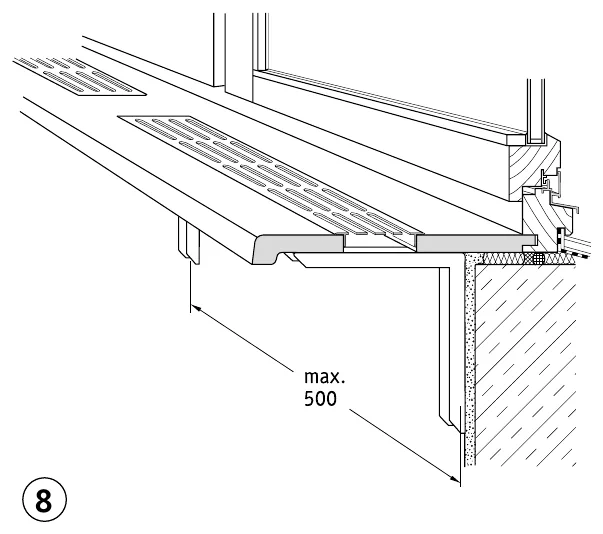

**Konsolen bei Lüftungsausschnitten**Ausschnitte schwächen die Bank: Konsolenabstand auf höchstens 500 mm verringern. Im Bereich der Gitter müssen die Konsolen bis 30 mm an die Vorderkante reichen. Zwischen zwei Ausschnitten mindestens 200 mm über die volle Tiefe stehen lassen.

Kanten und Abdeckkappen

**Werkseitige ABS-Kanten**2 mm Dickschichtlaminat, auf das bestellte Dekor abgestimmt, nahtloser Abschluss in Möbelqualität. Nicht für Systemfensterbänke. Bei expona sind Front- und Seitenkanten auch andersfarbig möglich.

**Laminatstreifen bauseits aufbügeln**Schmelzkleberbeschichteten WERZALIT-Laminatstreifen mit dem Bügeleisen aufbügeln, Stufe Seide/Wolle, etwa 145 °C. Kanten mit Feile und Schleifpapier nacharbeiten.

**Übergreifende Abdeckkappen**Randübergreifende Kunststoff-Abdeckkappen für Stirnkanten, beidseitig mit abgerundeten Kanten. Nicht für expona.

**Kappen zuschneiden**Durch Absägen ergeben sich je nach benötigter Breite 2 Kappen.

**Kappen aufkleben**Montage mit Heißklebepistole und Pattex-Heißklebepatronen.

Konvektorverkleidung und Überschubbank

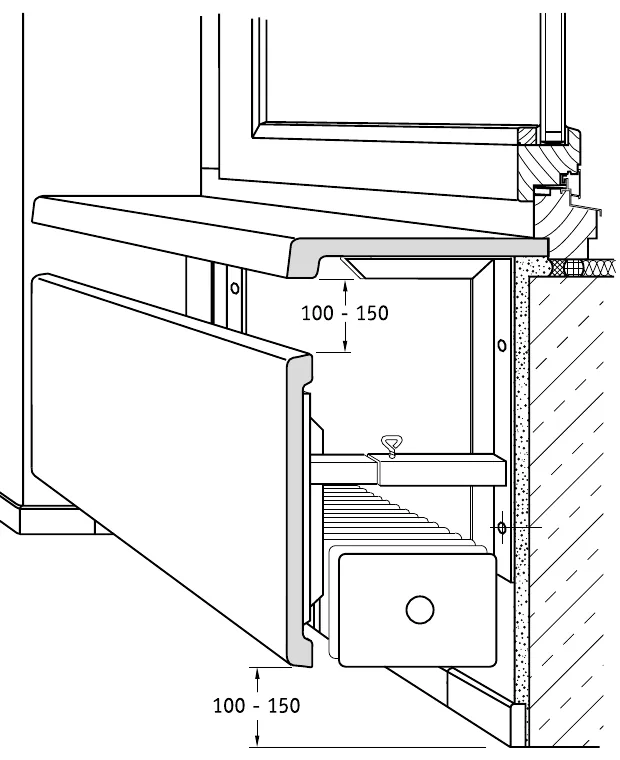

**Teleskopkonsolen mit Konvektorverkleidung**Die Teleskopkonsole erlaubt zusätzlich die Befestigung eines vertikalen Doppelprofils als abnehmbare Konvektorverkleidung. Auf Anfrage lieferbar.

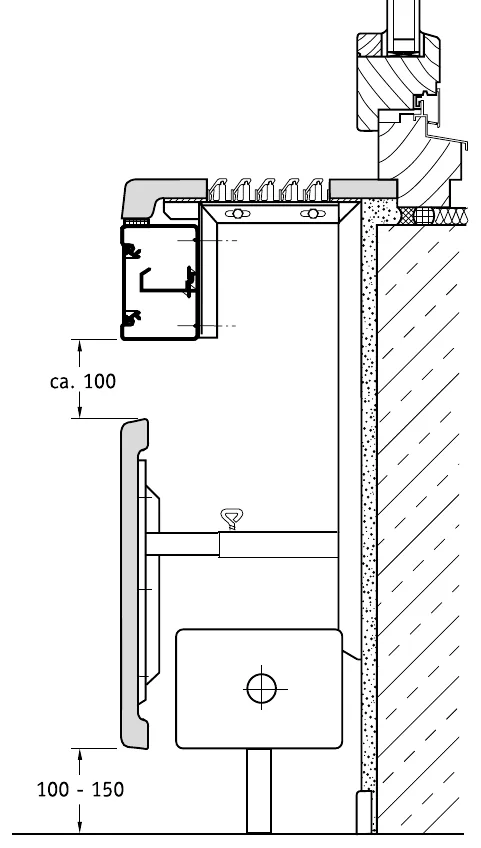

**Teleskopkonsolen mit Kanal und Gitter**Beispiel mit bauseitigem Installationskanal, durchlaufendem Lüftungsgitter und Konvektorverkleidung.

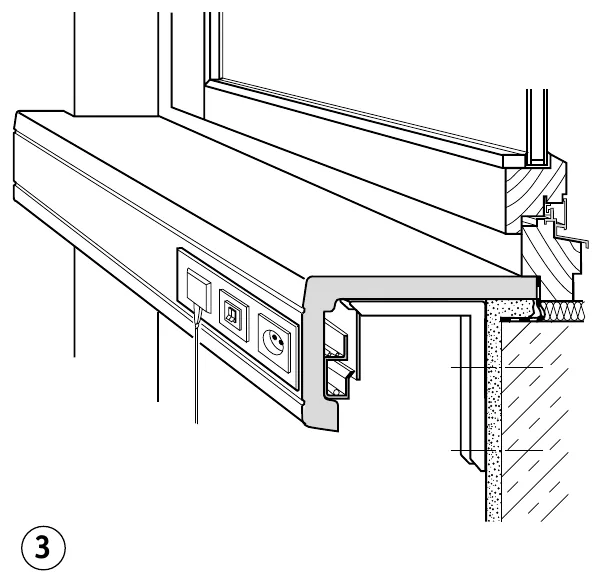

**exclusiv-blende mit feststehender Blende 140 mm**Installationskanal bauseits. Konsolenmontage wie bei der Konsolenvariante.

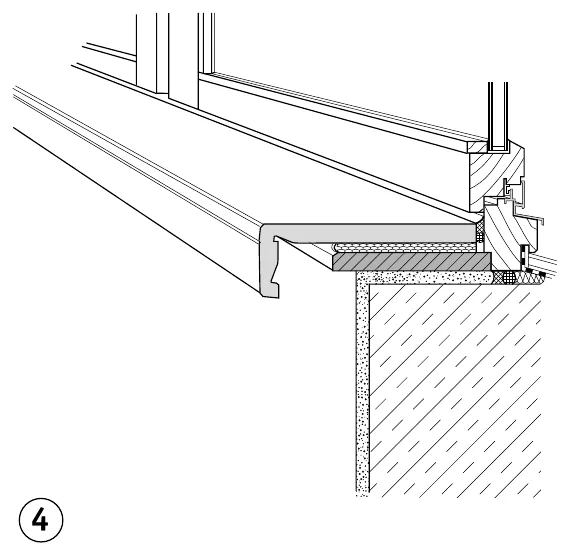

**Überschub-Fensterbank**compact-blende als Überschubbank auf einer vorhandenen Fensterbank. Befestigung je nach Gegebenheit durch Kleben oder Schäumen.

Zuschnitt und Bearbeitung

TischkreissägeDekorseite oben. Vorschub etwa 5 m/min, Sägeblattüberstand höchstens 10 mm. Hartmetallbestücktes Blatt mit hoher Zähnezahl, z. B. Ø 300 mm mit 96 Wechselzähnen oder 60 Hohlzahn-Dachzähnen. Schnittgeschwindigkeit rund 60 m/s (z. B. 4000 U/min bei Ø 300 mm).
HandkreissägeDekorseite unten. Saubere Schnitte gelingen nur mit Führungslineal.
BohrenHSS-Spiralbohrer, hohe Drehzahl. Bei Durchbohrungen immer von der Dekorseite ansetzen.
FräsenWerkzeuge mit Hartmetallbelag, Spanwinkel 20°.

Reinigung und Pflege

Alle im Haushalt gebräuchlichen Reiniger sind geeignet. Nicht verwenden: stark ätzende, bleichende oder scheuernde Mittel. Ausnahme: Viss Scheuermilch ist zulässig.

Technische Daten

Quellung nach Wasserlagerung 20 °C	2 h: 0,3–0,6 % · 24 h: 5,0–8,0 %	EN 317
Feuchtegehalt	5–10 %	EN 322
Temperaturbeständigkeit	dauerhaft −50 bis +90 °C · kurzzeitig +160 °C	EN 438
Brandverhalten	B2 (normal entflammbar)	DIN 4102
Längenänderung durch Feuchte/Wärme	≤ 3 mm/m	—
Wasserdampf-Beständigkeit	4–5	EN 438
Ritzhärte	3–5,5 N	EN 438
Biegefestigkeit	30–35 N/mm²	EN 310
Lichtbeständigkeit	Stufe 6–8	DIN 54 004
Chemikalienbeständigkeit	gut bis sehr gut	EN 438

Spanholzkern mit Melamin-Oberfläche, Formaldehydklasse E1, Anforderungen nach DIN EN 312-7.

WERZALIT Fensterbank montieren

Vor dem Einbau

Wie wird die Bank befestigt?

Konsolen

Konsolenabstände festlegen

Konsolen anschrauben

Fensterbank verschrauben

Seitliche Dehnfuge herstellen

Kleben mit SikaBond T2

Untergrund und Bankrückseite vorbereiten

Auflager setzen und Kleberaupen auftragen

Bank absprießen

Überstand prüfen

2K-Montageschaum

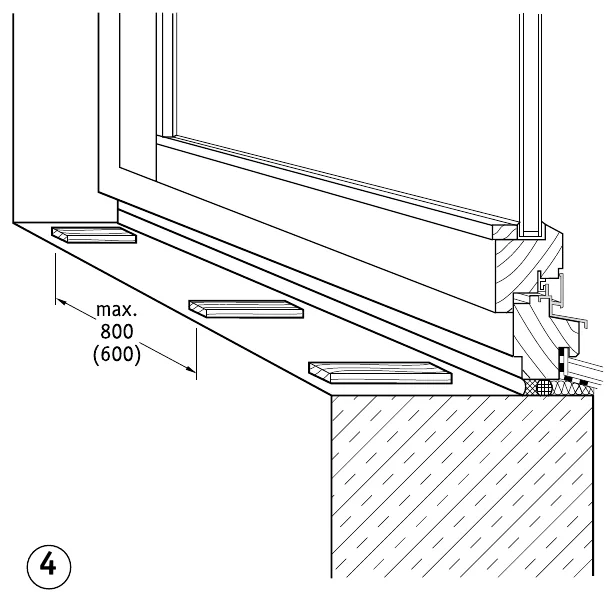

Auflager setzen

Erst absprießen, dann schäumen

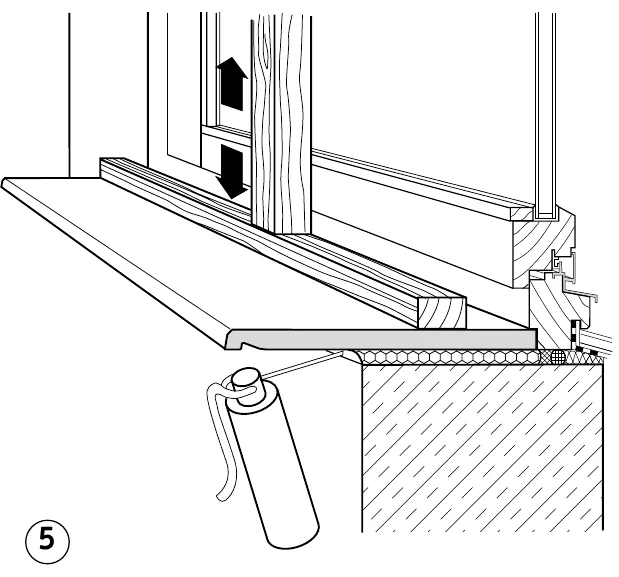

Schaum einspritzen

Überstand prüfen

Montagewinkel + Schaum

Montagewinkel fixieren

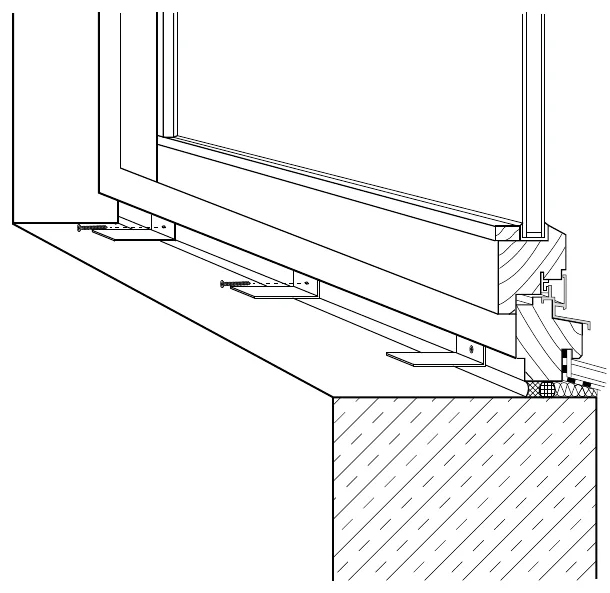

Bank auflegen und ausrichten

Absprießen und ausschäumen

Mauerkralle im Mörtelbett

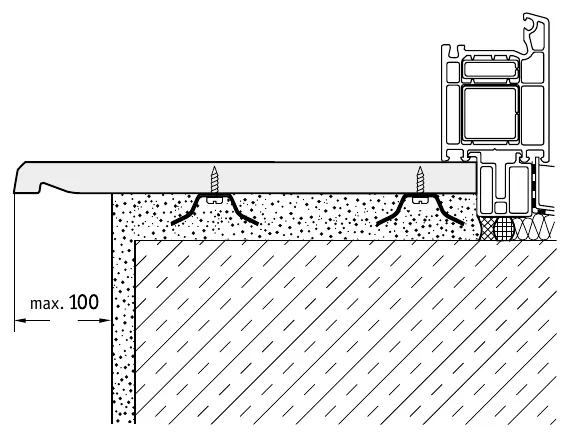

Mauerkrallen aufschrauben
